为什么MobileNet及其变体（如ShuffleNet）会变快？

发表于2020-11-24更新于2022-06-05字数统计2.9k阅读时长17分

本文是转载文章，转载自深入剖析：为什么MobileNet及其变体（如ShuffleNet）会变快？，删除了文中冗余的部分，加入许多自己的理解，有些部分也通过pytorch进行了实现，并通过引入具体的计算更清晰的反映出轻量级神经网络的本质。

前言

从MobileNet等CNN模型的组成部分出发，概述了高效CNN模型（如MobileNet及其变体）中使用的组成部分（building blocks），并解释了它们如此高效的原因。特别地，我提供了关于如何在空间和通道域进行卷积的直观说明。

高效CNN模型的组成部分

在解释具体的高效CNN模型之前，我们先检查一下高效CNN模型中使用的组成部分的计算量，看看卷积在空间和通道域中是如何进行的。

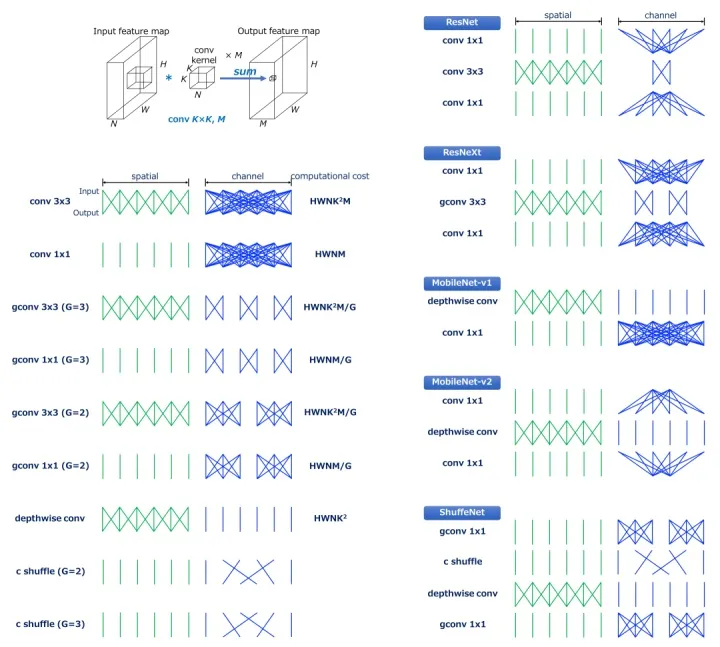

在这里插入图片描述

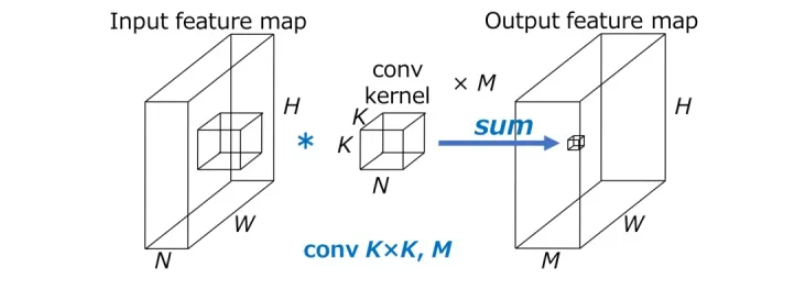

假设 H x W 为输出feature map的空间大小，N为输入通道数，K x K为卷积核的大小，M为输出通道数，则标准卷积的计算量为 H*W*N*K*K*M 。这里重要的一点是，标准卷积的计算量与(1)输出特征图H x W的空间大小，(2)卷积核K x K的大小，(3)输入输出通道的数量N x M成正比。当在空间域和通道域进行卷积时，需要上述计算量。通过分解这个卷积，可以加速 CNNs，如上图所示。

卷积

首先，我提供了一个直观的解释，关于空间和通道域的卷积是如何对进行标准卷积的，它的计算量是H*W*N*K*K*M。

这里连接输入和输出之间的线，以可视化输入和输出之间的依赖关系。直线数量大致表示空间（spatial）和通道（channel）域中卷积的计算量。
在这里插入图片描述

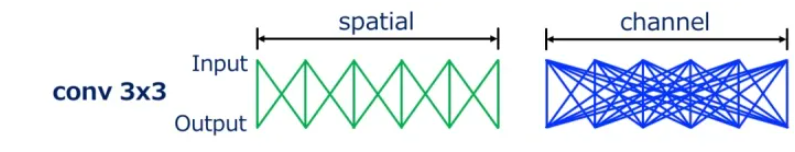

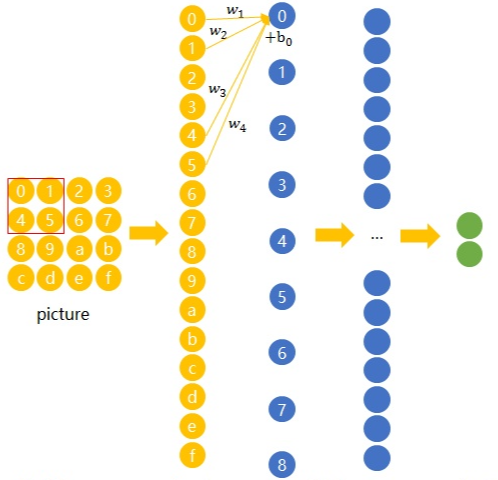

例如，最常用的卷积——conv3x3，可以如上图所示。我们可以看到，输入和输出在空间域是局部连接的，而在通道域是全连接的。你可能看的不太明白，那我们换张图试试，下面是空间域中输入和输出的关系，可以看出空间域确实是局部连接的。空间域可以想象为，把特征图输入和输出的神经元拉平，然后进行连接，事实上，在计算机内部就是这么做的。
在这里插入图片描述

下面是通道域中输入和输出的关系（隐藏红线框部分），下图输入通道是3，输出通道是1，输入的3个通道都连接在了输出的1个通道上，这也证明了通道域是全连接的。如果输出通道有多个，也能想象出来吧。
在这里插入图片描述

接下来，如上所示用于改变通道数的conv1x1，或pointwise convolution。由于kernel的大小是1x1，所以这个卷积的计算量是 H*W*N*M，（H x W 为输出feature map的空间大小，N为输入通道数，M为输出通道数），计算量比conv3x3降低了1/9。这种卷积被用来“混合”通道之间的信息。
在这里插入图片描述

分组卷积（Grouped Convolution）

分组卷积是卷积的一种变体，将输入的feature map的通道分组，对每个分组的通道独立地进行卷积。

假设 G 表示组数，分组卷积的计算量为 H*W*N*K*K*M/G，计算量变成标准卷积的1/G。
在这里插入图片描述
举个例子，假如，卷积核大小为3x3，输入通道数为10，输出通道数为20，输出特征图大小为15x15，对于不分组情况下，计算量是15*15*10*3*3*20=405000，如果把输入的feature map的通道分为2组，即输入通道数为10分为2组，每组的输入通道数为5，每组输出通道数为10，输出的总通道数为20，则计算量为15*15*5*3*3*10*2=202500，可以看到计算量变成标准卷积的1/2。

在conv3x3 而且 G=2的情况。我们可以看到，通道域中的连接数比标准卷积要小，说明计算量更小。

在这里插入图片描述
在 conv3x3，G=3的情况下，连接变得更加稀疏。

在这里插入图片描述
在 conv1x1，G=2的情况下，conv1x1也可以被分组。这种类型的卷积被用于ShuffleNet中。
在这里插入图片描述

深度卷积（Depthwise Convolution）

在深度卷积中，对每个输入通道分别进行卷积。它也可以定义为分组卷积的一种特殊情况，其中输入和输出通道数相同，G等于通道数。不得不提的是，Depthwise Convolution在通道域上把计算量降低到了极致
在这里插入图片描述
如上所示，depthwise convolution 通过省略通道域中的卷积，大大降低了计算量。

Channel Shuffle

Channel shuffle是一种操作(层)，它改变 ShuffleNet 中使用的通道的顺序。这个操作是通过张量reshape和 transpose 来实现的。

假设G表示分组卷积的组数，N表示输入通道的数量，首先将输入通道的维数reshape 为(G, N ')，即G*N '=N，然后将(G, N ')转置为(N '， G)，最后将其view成与输入相同的形状。pytorch实现如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
import torch
def channel_shuffle(x, groups):
    batchsize, num_channels, height, width = x.data.size()

    channels_per_group = num_channels // groups

    # reshape
    x = x.view(batchsize, groups,
               channels_per_group, height, width)

    # transpose
    # - contiguous() required if transpose() is used before view().
    #   See https://github.com/pytorch/pytorch/issues/764
    x = torch.transpose(x, 1, 2).contiguous()

    # flatten
    x = x.view(batchsize, -1, height, width)

    return x

x = torch.randn(1,10,224,224)
x = channel_shuffle(x,2)
x.size()
# 输出：torch.Size([1, 10, 224, 224])

虽然Channel Shuffle的操作不能像计算卷积那样来定义计算量，但应该有一些开销。

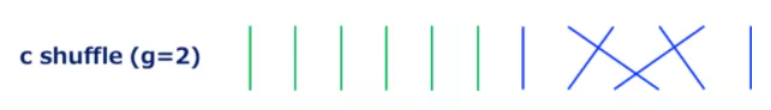

G=2时的channel shuffle 情况如下，这里无卷积操作，只是改变了通道的顺序。
在这里插入图片描述

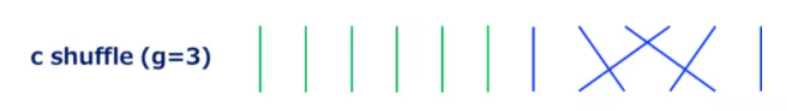

打乱的通道数 G=3，情况如下
在这里插入图片描述

高效的CNN模型

下面，对于高效的CNN模型，我将直观地说明为什么它们是高效的，以及如何在空间和通道域进行卷积。

ResNet (Bottleneck Version)

ResNet 中使用的带有bottleneck 架构的残差单元是与其他模型进行进一步比较的良好起点。

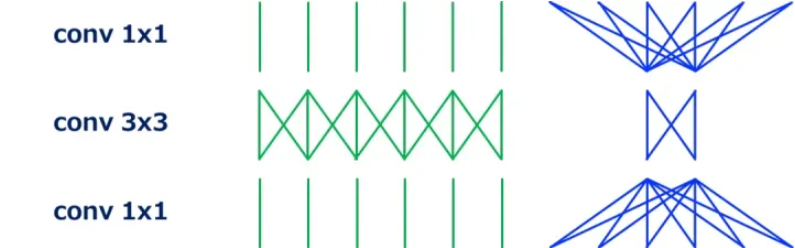

在这里插入图片描述
如上所示，具有bottleneck架构的残差单元由conv1x1、conv3x3、conv1x1组成。第一个conv1x1减小了输入通道的维数，降低了随后的conv3x3的计算量。最后的conv1x1恢复输出通道的维数。

ResNeXt

ResNeXt是一个高效的CNN模型，可以看作是ResNet的一个特例，将conv3x3替换为成组的conv3x3。通过使用有效的分组conv，与ResNet相比，conv1x1的通道减少率变得适中（可以让conv1x1不用降维那么多，因为用分组conv已经降低了很多计算量了），从而在相同的计算代价下获得更好的精度。

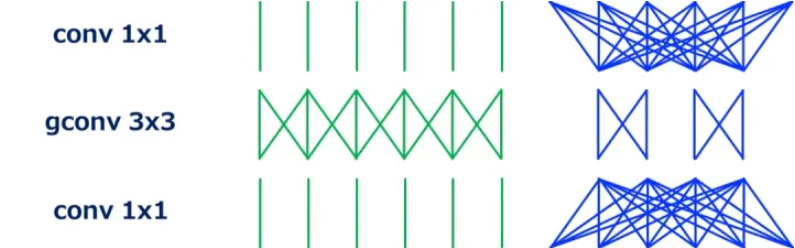

在这里插入图片描述

MobileNet (Depthwise Separable Conv)

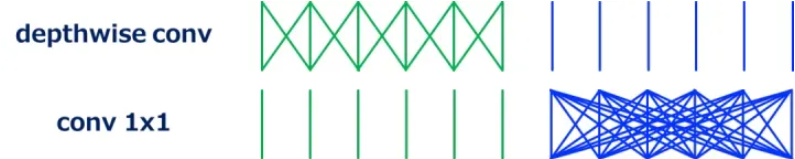

MobileNet是一个深度可分离卷积模块的堆叠，由depthwise conv和conv1x1 (pointwise conv)组成。
在这里插入图片描述
深度可分离卷积分别在空间域和通道域独立执行卷积。这种卷积分解显著降低了计算量，从H*W*N*K*K*M 降低到 H*W*N*K*K(depthwise) + H*W*N*M(conv1x1)=HWN(K² + M)。一般情况下，输出通道M远远大于卷积核大小K(如K=3和M≥32)，减小率约为1/8-1/9。

这里你可能对于上述计算比较懵，那我们分解一下吧。

  • 假设 H x W 为输出feature map的空间大小，N为输入通道数，K x K为卷积核的大小，M为输出通道数，则标准卷积的计算量为 H*W*N*K*K*M。
  • depthwise conv可以看做分组卷积的一种特殊情况，其中输入和输出通道数相同，分组数G等于通道数，其计算量为H*W*N*K*K*N/N=H*W*N*K*K。
  • conv1x1的输入通道数是N，输出通道数是M，计算量为H*W*N*M。

ShuffleNet

ShuffleNet的动机是如上所述，conv1x1是在空间域上已经把计算量降低到了极致，所以在空间域上已经没有改进的空间，而分组conv1x1可以在通道域上再次降低计算量。

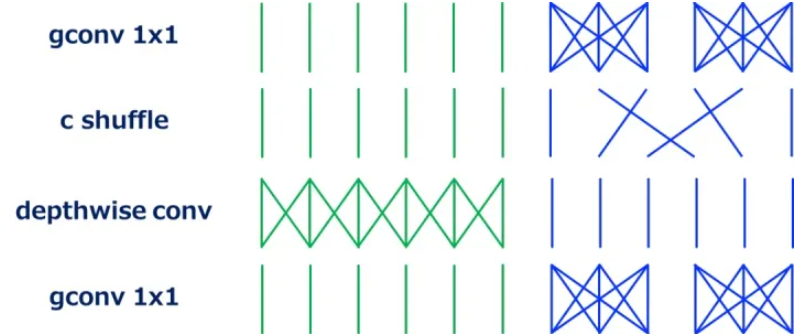

在这里插入图片描述
上图说明了用于ShuffleNet的模块。这里重要的使用的组成部分（building blocks）是channel shuffle层，它在分组卷积中对通多在组间的顺序进行“shuffles”。如果没有channel shuffle，分组卷积的输出在组之间就不会被利用，导致精度下降。

MobileNet-v2

MobileNet-v2采用类似ResNet中带有bottleneck架构残差单元的模块架构；并用深度卷积（depthwise convolution）代替conv3x3，是残差单元的改进版本。
在这里插入图片描述

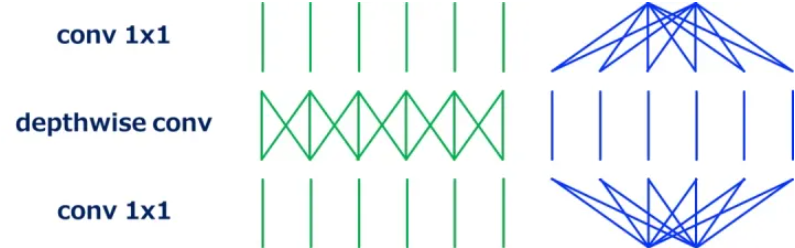

从上面可以看到，与标准的 bottleneck 架构相反，第一个conv1x1增加了通道维度，然后执行depthwise conv，最后一个conv1x1减少了通道维度。

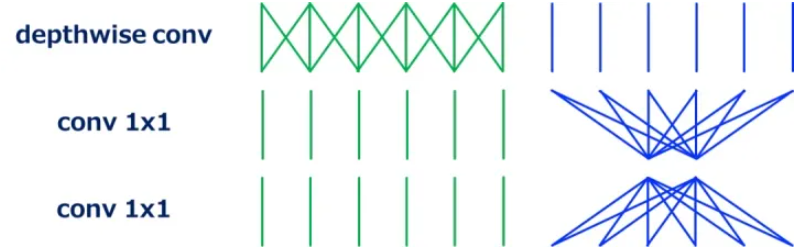

在这里插入图片描述
通过如上所述对组成部分（building blocks） 进行重新排序，将其与MobileNet-v1(Depthwise Separable Conv)进行比较，我们可以看到这个体系结构（MobileNet-v2）是如何工作的 (这种重新排序不会改变整个模型体系结构，因为MobileNet-v2是这个模块的堆叠，所以不会有影响的)。

也就是说，上述模块可以看作是深度可分离卷积的一个改进版本，其中可分离卷积中的单个conv1x1被分解为两个conv1x1。让T表示通道维数的扩展因子，两个 conv1x1 的计算量为 2*H*W*N*N/T ，而深度可分离卷积下的conv1x1的计算量为 HWN²。如果T = 6，将 conv1x1 的计算成本降低了3倍(一般为T/2)。

这里可能有人看的不太理解，我们来详细算一下吧（以上图为例子）。

上图中第一个depthwise conv，第二个和第三个为conv1x1，假设第二个Conv1x1的输入通道为N，则第二个Conv1x1输出通道就为N/T，因为第二个Conv1x1是经过扩展因子扩大了T倍，则第三个Conv1x1的输入通道是N/T，则第三个Conv1x1的输出通道是N。

这样就可以算出，第二个Conv1x1的计算量为H*W*N*N/T，第三个Conv1x1的计算量为H*W*(N/T)*N，两个Conv的总计算量为2*H*W*N*N/T，而深度可分离卷积下的conv1x1的计算量为 HWN²，如果T = 6，成本计算成本就是降低了3蓓。

可能有人要问，PW升维不是增加参数量了么，你这么一算咋减小了？是的，用PW升维是增加了一部分参数量，不过正因为是1x1Conv，所以增加的参数量并不多。上面，我们对组成部分（building blocks） 进行重新排序并进行了计算，在高维度下两个conv1x1比低维度下深度可分离卷积下的conv1x1参数可降低了不少呢！

FD-MobileNet

最后，介绍 Fast-Downsampling MobileNet (FD-MobileNet)。在这个模型中，与MobileNet相比，下采样在较早的层中执行。这个简单的技巧可以降低总的计算成本。

从VGGNet开始，许多模型采用相同的下采样策略：执行向下采样，然后将后续层的通道数增加一倍。对于标准卷积，下采样后计算量不变，因为根据定义得 H*W*N*K*K*M 。而对于深度可分离卷积，下采样后其计算量减小：由 HWN(K² + M) 降为 (H/2)*(W/2)* (2N)*(K² + 2M) = HWN(K²/2 + M)。当M不是很大时(即较早的层)，这是相对占优势的。注意：这里的2N和2M是因为执行向下采样后，后续层的通道数了增加一倍。

下面是对全文的总结：

在这里插入图片描述
